このページでは昔に販売しており現在では国内新品入手不可である乾電池を説明します。
過去の東京芝浦、松下電器の家電カタログを参考とし写真を交えて表にしました。
また、現行で加工などにより使用できるかなどもまとめました。
おもに、
・ポータブルトランジスタラジオ用
・真空管ポータブルラジオ用B電源乾電池
・写真閃光用乾電池
とします。このページは随時更新予定です。
まずは、下記の写真をごらんください。
下記の写真2枚は

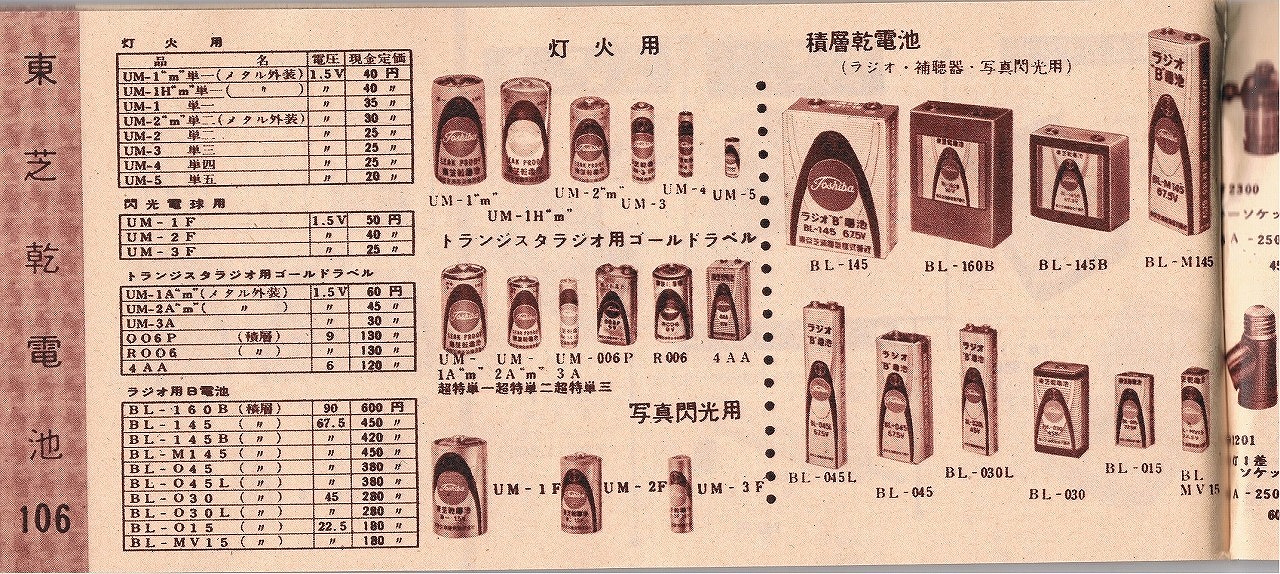

1.東京芝浦電気1962年9月21日現在の家電カタログ No.42より乾電池P106より抜粋

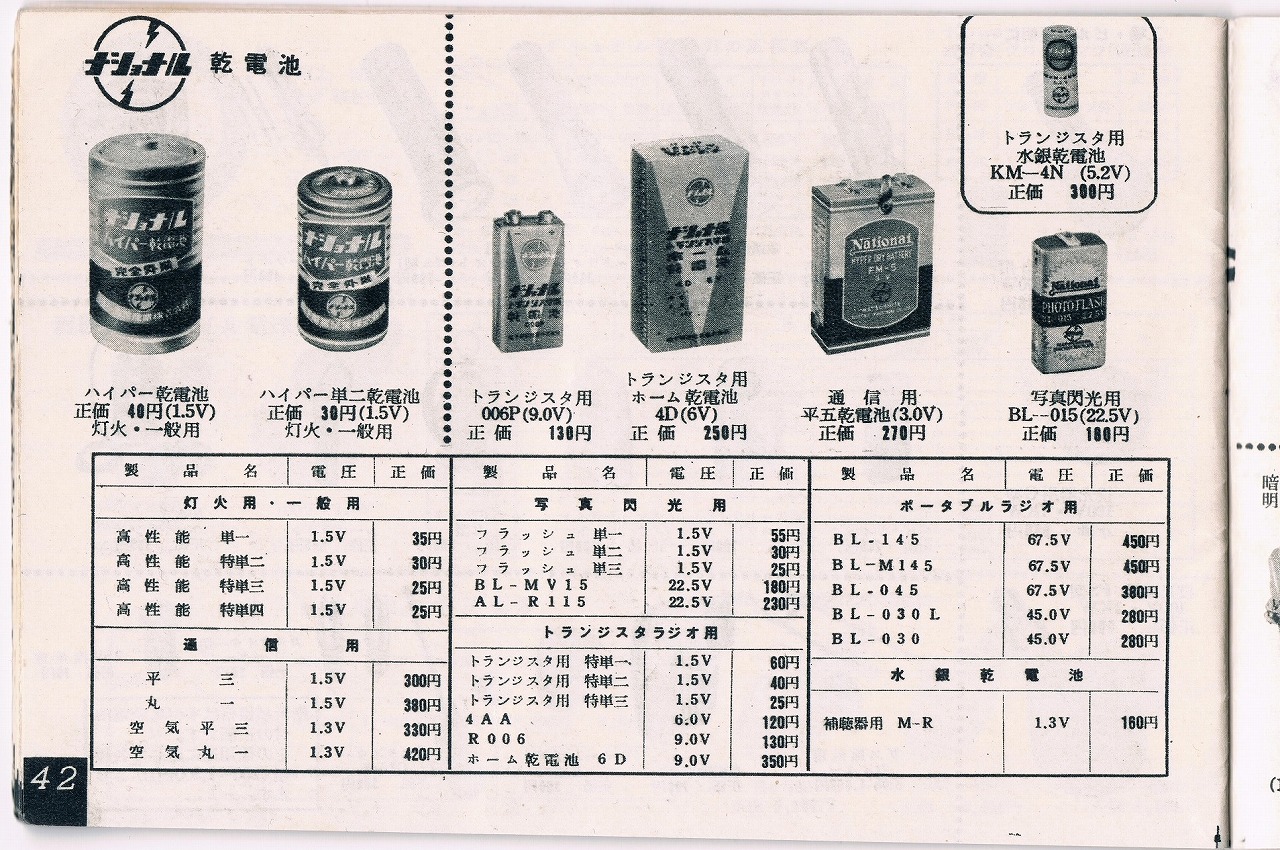

2.松下電器産業1960年2月5日現在の「電化による生活文化の向上へ No.51」より(バッテリー・整流器)P52より抜粋
※サーバーの関係上高解像度の画像を提供できません。この中で良くトランジスタラジオに使用されていた電池としては
・006P or 6F22 (9V)積層型・角型
・R006(9V)積層型・円柱型
・4AA(6V)積層型・角型
ではないでしょうか。この中で006Pは現在でも簡単に入手が可能である9Vの乾電池です。型番 | 電圧 | 値段 | トランジスタ用ゴールドラベル |
UM1A | 1.5V | 60円 |
UM-2A | 1.5V | 45円 |
UM-3A | 1.5V | 30円 |
以下はラジオ用乾電池 | ||
4AA | 6V | 120円 |
006P | 9V | 130円 |
R006 | 6V | 130円 | 以下はラジオ用B電池 |
BL-MV15 | 22.5V | 180円 |
BL-015 | 22.5V | 180円 |
BL-030 | 45V | 280円 |
BL-030L | 45V | 280円 |
BL-045 | 67.5V | 380円 |
BL-045L | 67.5V | 380円 |
BL-145 | 67.5V | 450円 |
BL-145B | 67.5V | 420円 |
BL-M145 | 67.5V | 450円 |
BL-160B | 90V | 600円 |
型番 | 電圧 | 値段 | トランジスタラジオ用 |
特単一 | 1.5V | 55円 |
特単二 | 1.5V | 40円 |
特単三 | 1.5V | 25円 |
以下はラジオ用乾電池 | ||
4AA | 6V | 120円 |
R006 | 6V | 130円 |
ホーム乾電池 6D | 9V | 350円 | 以下はラジオ用B電池(ポータブル) |
BL-030 | 45V | 280円 |
BL-030L | 45V | 280円 |
BL-045 | 67.5V | 380円 |
BL-145 | 67.5V | 450円 |
BL-M145 | 67.5V | 450円 |
自宅のコレクションでいくつかありましたので寸法(実測)を記します。

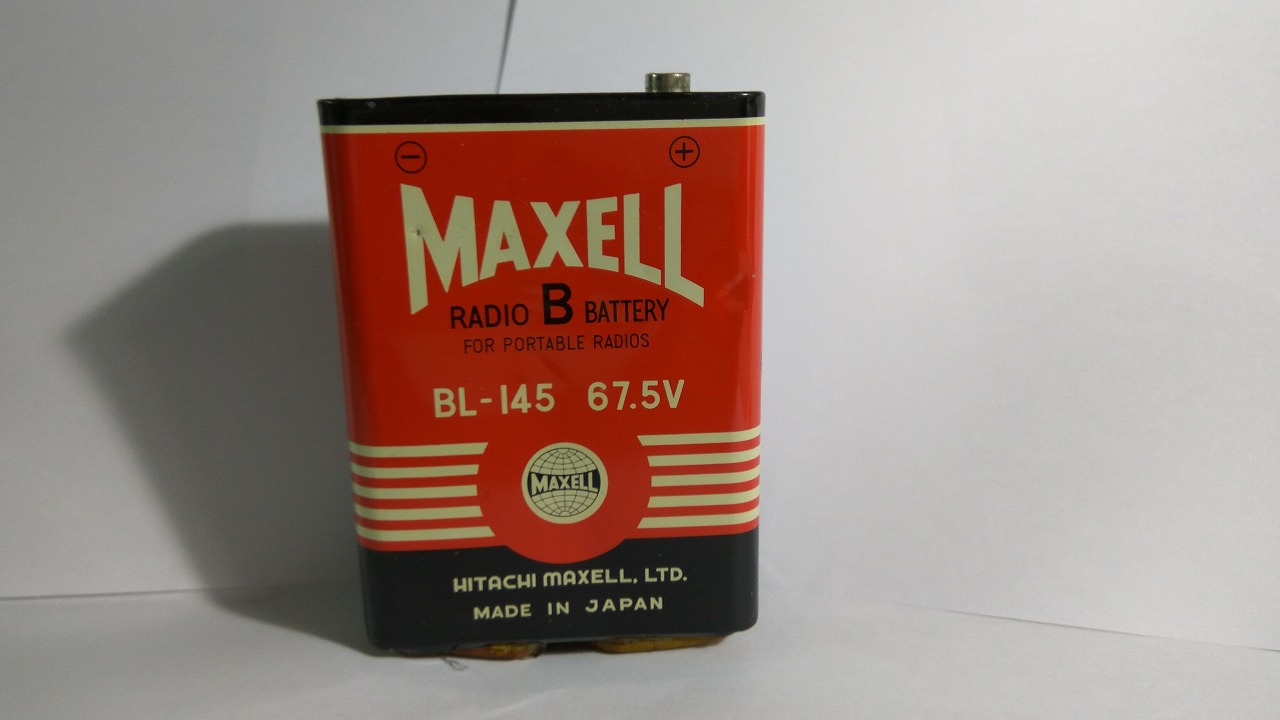

・BL-145(67.5V)

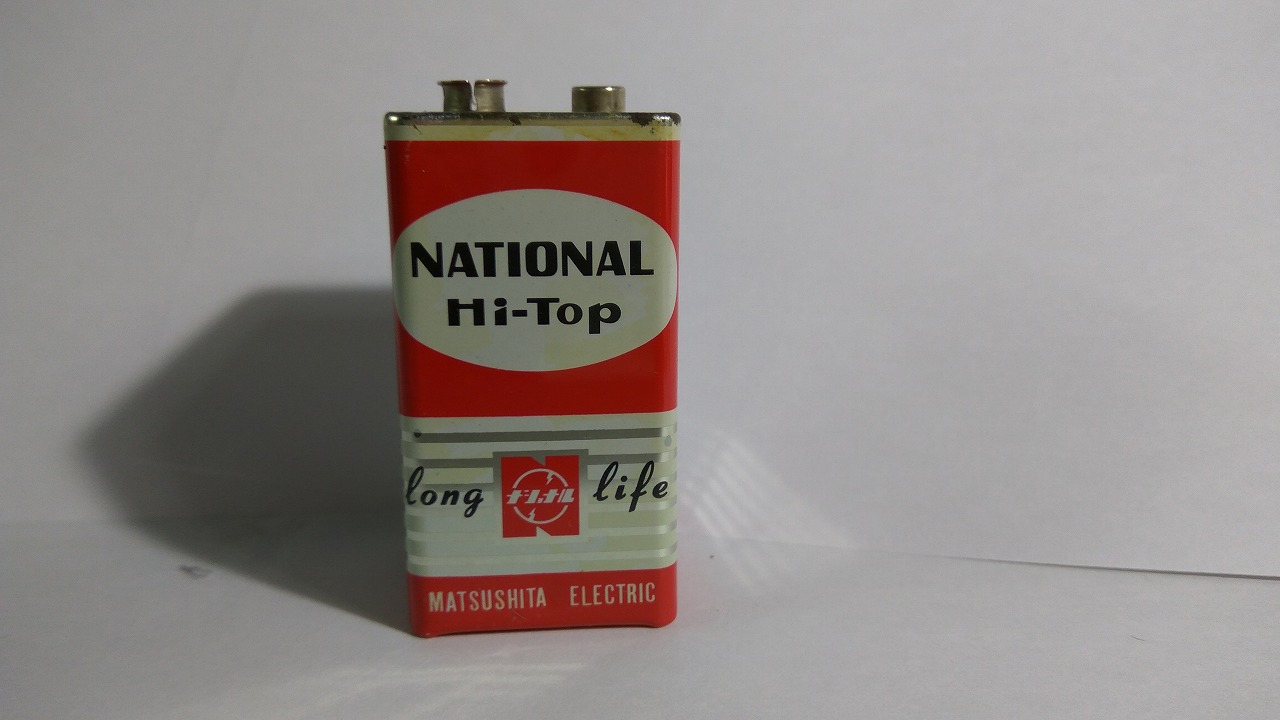

・4AA(6V)

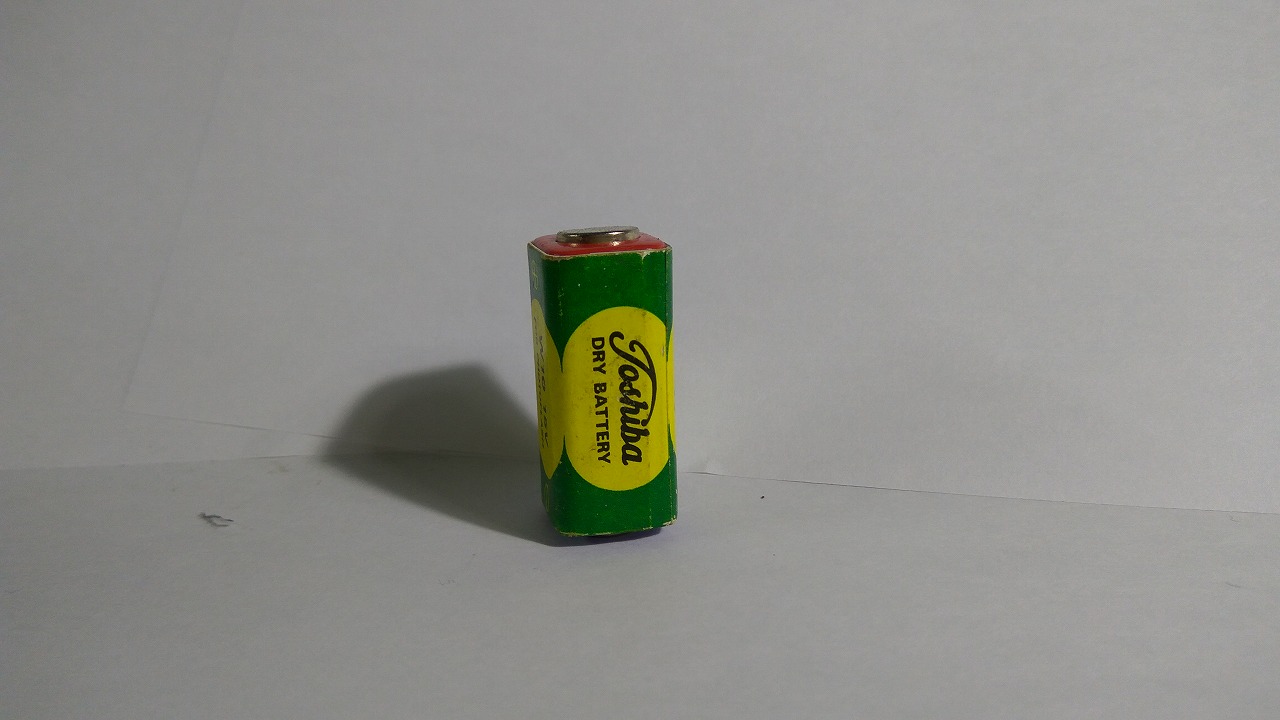

・W10(15V)

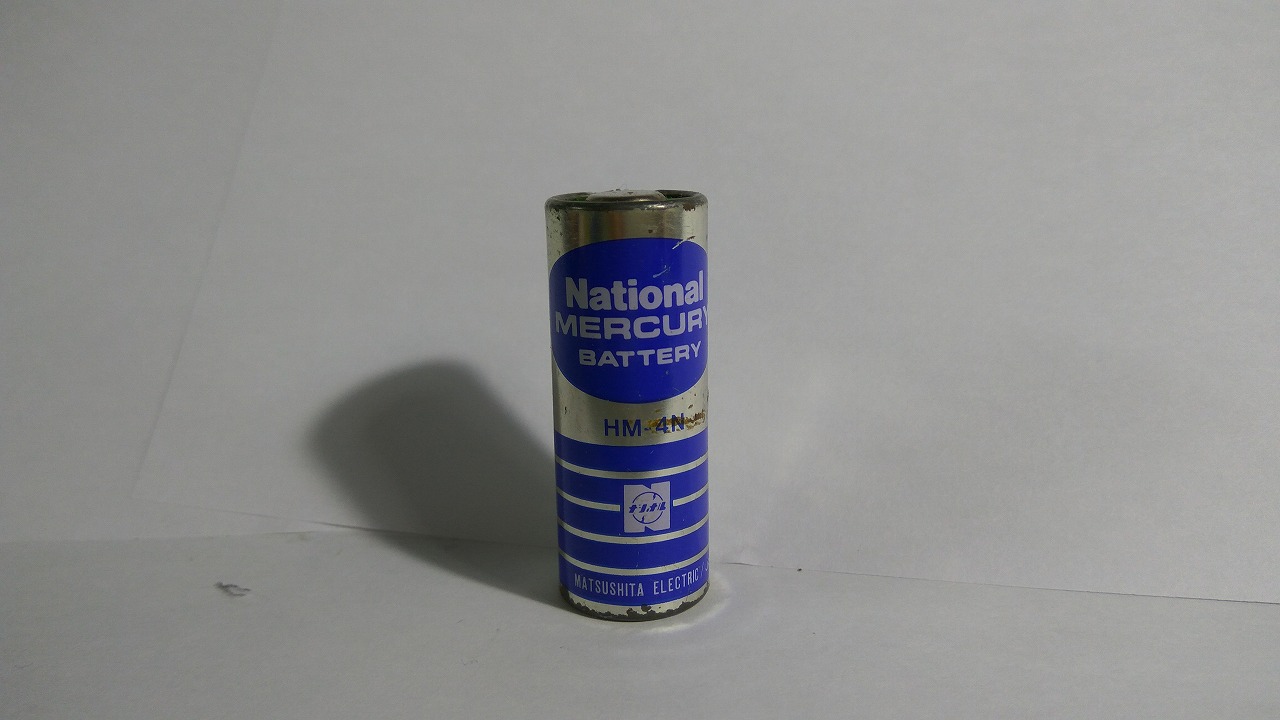

・HM-4N(5.6V)
※BL-015は後日掲載予定・BL-145(67.5V)
・4AA(6V)
・W10(15V)
・HM-4N(5.6V)
